松江JTY-GD-9002點型光電感煙火災探測器接線安裝技術

一、 概述

松江JTY-GD-9002 型點型光電感煙火災探測器(以下簡稱探測器)是采用紅外散射原理研制而成的

點型光電感煙火災探測器。本探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房、配電室及船舶等場所。

二、特點

JTY-GD-9002 型點型光電感煙火災探測器采用無極性信號二總線技術，可與公司生產的

JB-9108G 火災報警控制器配合使用。本探測器主要具有以下特點：

（1）內置帶 A/D 轉換的八位單片計算機，具備強大的分析、判斷能力，通過在探測器內部固化的運算程序，可自動完成對外界環境參數變化的補償及火警、故障的判斷，存儲環境參數變化的特征曲線，極大提高了整個系統探測火災的實時性、準確性；

（2）JTY-GD-9002 型點型光電感煙火災探測器采用電子編碼方式，現場編碼簡單、方便；

（3）JTY-GD-9002 型點型光電感煙火災探測器采用指示燈閃爍的方式提示其正常工作狀態，可在現場觀察其運行狀況；

（4）底部采用密封方式，可有效防水、防塵、防止惡劣的應用環境對探測器造成的損壞；

三、主要技術指標：

1. 工作電壓：信號總線電壓：總線 24V 允許范圍：16V～26V

2. 工作電流：

監視電流≤0.33mA

報警電流≤2mA

3. 指示燈：報警確認燈，紅色，巡檢時閃爍，報警時常亮

4. 編碼方式：電子編碼（編碼范圍為 1～252）

5. 保護面積：當空間高度為 6 m～12 m 時，一個探測器的保護面積，對一般保護場所而言為 80 m2。空間高度為 6 m 以下時，保護面積為 60 m2。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。

6. 線制：信號二總線無極性

7. 使用環境：

溫 度：-10℃～+55℃

相對濕度≤95%，不凝露

8. 外形尺寸：直徑 102mm 高 48mm（帶底座）

9. 外殼防護等級：IP23

10. 殼體材料和顏色：ABS，象牙白

11. 重量：約 140g

12. 安裝孔距：60mm

13. 執行標準：GB 4715-2005

四、結構特征與工作原理

a) 探測器外形示意圖如圖 1 所示。

b) 工作原理

探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，

由于散射作用，使接收光信號增強，當煙塵達到一定濃度時，可輸出報警信號。為減少干擾及降低功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。

五、 安裝與布線

警告：安裝探測器之前，請切斷回路的電源并確認全部底座已安裝牢靠。

1. 安裝方法

探測器安裝示意圖如圖 2 所示

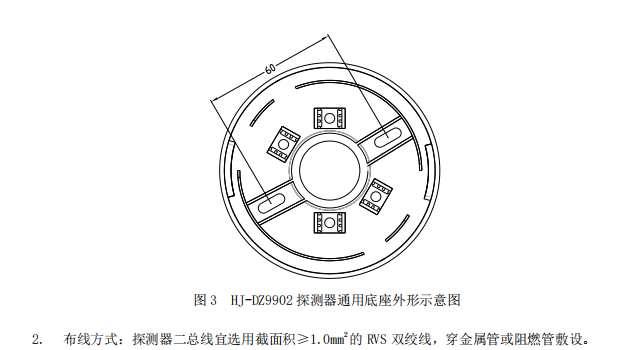

探測器的底座示意圖如圖 3 所示。底座上有 2 個導體片，片上帶接線端子，底座上不設定位卡，

便于調整探測器報警確認燈的方向。布線管內的探測器總線分別接在任意對角的二個接線端子上（不分極性），另一對導體片用來輔助固定探測器。待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。
